Рукава высокого давления (РВД)

АО «Волжскрезинотехника» производит рукава высокого давления (РВД) 1SN и 2SN для гидравлических систем. Рукава соответствуют требованиям DIN EN 853 и применяются в качестве гибких трубопроводов для подачи различных рабочих жидкостей под высоким давлением. Изделия выпускаются длиной до 50 метров. Фактический метраж может варьироваться и определяется по результатам производства.

Гидравлические рукава высокого давления 1SN и 2SN

РВД 1SN и 2SN отличаются количеством армирующих слоёв. Рукава 1SN имеют один слой оплётки, а конструкция 2SN предусматривает два слоя оплётки из высокопрочной латунированной проволоки. Необходимый вариант следует подбирать с учётом параметров гидравлической системы и требований к конкретному оборудованию.

Рукава с более тонким наружным слоем резины специально предназначены для использования без предварительной обточки перед опрессовкой. Эту конструктивную особенность необходимо учитывать при выборе рукава и технологии его дальнейшей сборки.

Конструкция РВД

• внутренний слой — масловодостойкая резина из синтетического каучука чёрного цвета;
• усиление — один или два слоя оплётки из высокопрочной латунированной проволоки;
• наружный слой — чёрная резина из синтетического каучука, устойчивая к воздействию озона, масел, воды и атмосферных факторов.

Область применения гидравлических рукавов

Рукава высокого давления 1SN и 2SN применяются в качестве гибких трубопроводов для подачи:

• гидравлических жидкостей по ISO 6743;
• бензина и керосина;
• масел на нефтяной основе;
• масляных и водных эмульсий;
• эмульсионных, растворимых и минеральных масел;
• жидкостей, содержащих воду.

Температурные условия эксплуатации

Допустимый температурный диапазон зависит от транспортируемой среды:

• для гидравлических жидкостей, бензина, керосина, масел и эмульсий — от −40 до +100 °C;
• для жидкостей, содержащих воду, — от −40 до +70 °C.

При подборе РВД необходимо учитывать тип рабочей жидкости, температурный режим, требуемую длину, рабочее давление и конструкцию армирования. Для систем, в которых используется определённая рабочая среда, следует выбирать рукав с соответствующей стойкостью внутреннего слоя.

Варианты исполнения рукавов высокого давления

Возможно изготовление РВД в двух исполнениях:

• резиновый рукав;
• резиновый рукав в металлической броне.

Для обеспечения герметичного соединения с элементами гидравлической системы каждый рукав оснащается двумя концевыми фитингами. Это позволяет выполнять сборку гидравлических систем различной конфигурации.

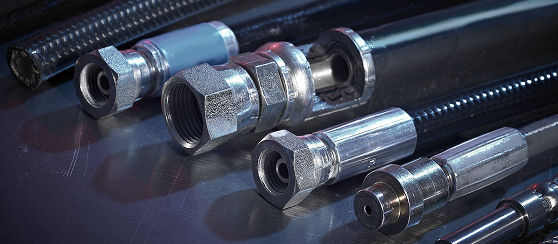

Концевая арматура для РВД

При производстве рукавов высокого давления используется концевая арматура DK. Фитинги DK соответствуют требованиям ГОСТ 42705-81, имеют метрическую резьбу и представляют собой соединение с универсальным сферическим конусом.

Доступны следующие варианты исполнения арматуры DK:

• прямая — 0°;
• угловая — 45°;
• угловая — 90°.

Также возможно изготовление рукавов с концевой арматурой типов Banjo, BSP, DKOL и DKOS. Тип фитингов, длина рукава и другие параметры исполнения определяются с учётом требований гидравлической системы и оборудования заказчика.

Купить РВД 1SN и 2SN от производителя

В каталоге АО «Волжскрезинотехника» можно купить гидравлические рукава высокого давления 1SN и 2SN по DIN EN 853. Для подбора изделия обратитесь в отдел продаж и укажите рабочую среду, температурный диапазон и требуемые параметры рукава. Осуществляется доставка продукции по России.
